聚合物混凝土主框架
阻断高速加工时产生的各种振动及各种发热部位的热量是精密加工的必要因素, CORRON的设备采用比铸铁具有10倍以上振动衰减效果， 及抑制热传导效果的聚合物混凝土材质框架ₒ

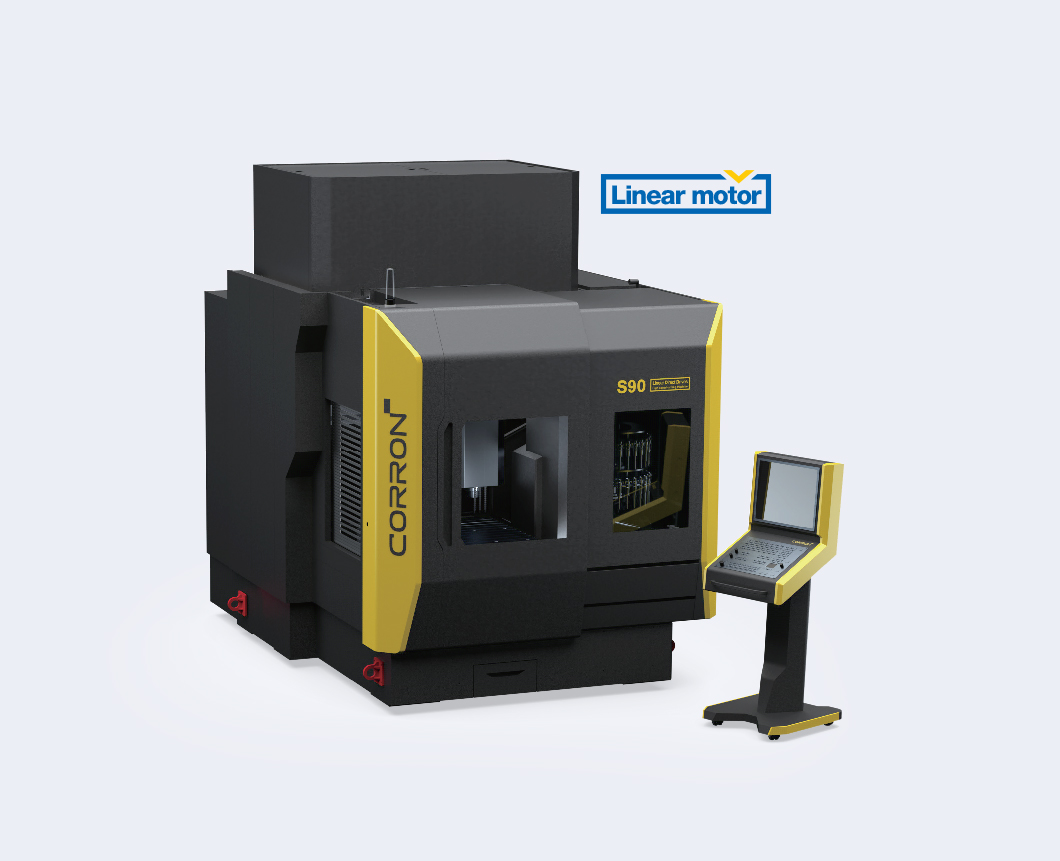

高速加工机
CORRON
S90/G90
- 最大面照度 Ra 20㎚
- 以最小安装空间，确保最大加工面积
- UP级纳米加工专用LM指南，确保最佳加工精度
- 使用电轴直线电动机实现最高的动态性
精密冷却通道构成
线性电动机和主轴在最高峰值时产生非常高的热量，瞬时温度从50度到70度以上，所以CORRON设备在LM块, LM导轨和整个机架中配置了有效的冷却通道，包括直线电机和主轴ₒ 因此，即使长时间加工也能保持较高的精度ₒ
线性直接驱动
作为第三代线性直接驱动, 即使在最大峰值负载状态下也具有较高的持续性, 并且通过应用三重热屏蔽系统，有效地阻挡了线性本身产生的热量ₒ
应用超精密超高速主轴
经过多次测试选定的主轴无漏油，经过长时间加工仍能保持较高精度的产品ₒ 完全不需要额外的主轴维护费用，如主轴油供应ₒ配备外部安装型主轴长度变化检测传感器,专门用于纳米级应用ₒ36,000rpm~90,000rpm可以根据应用程序选择主轴ₒ
CORRON 4轴和5轴设备 提供最高的加工性能和质量ₒ
- 以最佳柔软性安装3轴/4轴/5轴同时加工台
- 为实现最佳精密度，安装高精密旋转尺度(0.0002°)
- 为进行最佳加工，可变更工作台尺寸(Ø200-Ø600)
- 使用最佳空间，可自由接近工作空间
- 一体型床，确保高精度和稳定性
- 容易维持设备精度
应用程序
-
半导体
-
手机
-
汽车
-
工具
-
模具
-
航空航天
-
医疗技术部件
-
光学
-
缩微胶卷
-
精密零件
-
石墨陶瓷领域
技术数据
S90 / G90 Linear, 3-AXIS & 5-AXIS
| 3轴移送距离 (X*Y*Z) | 900 * 900 * 540 (mm) |
|---|---|
| 5轴移送距离 (X*Y*Z) | 900 * 700 * 540 (mm) |
| 3轴工作台 尺寸 | 920 * 920 (mm) |
| 5轴工作台 尺寸 | Ø450 |
| 主轴旋转数 | 60,000 (HSK-E25, HSK-E32) / 42,000 (HSK-E40) / 40,000 (HSK-E32) / 36,000 (HSK-E50) |
| 刀具保留数量 | E40(E32) : 30/60, E50 : 27/54 |
| 控制器 CNC | HEIDENHAIN TNC 640 |
