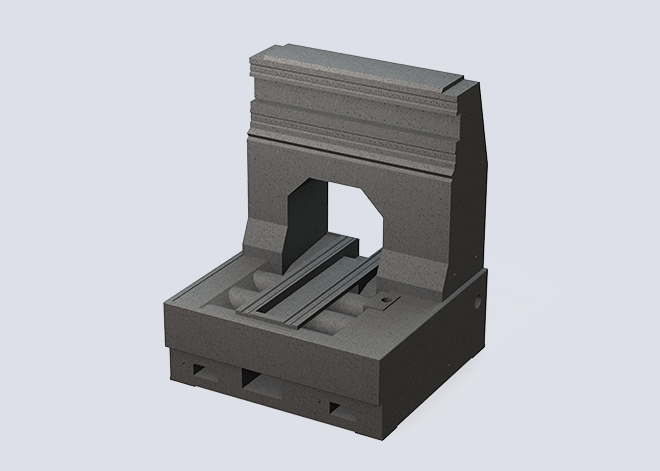

일체형 폴리머 콘크리트 프레임
고속 가공시 발생하는 다양한 진동 및 각종 발열 부위의 열을 차단하는 것은 정밀가공을 위한 필수적인 요소로서, 코론의 설비는 주철 대비 10배 이상의 진동감쇄 효과 및 열전도 억제 효과를 가진 폴리머 콘크리트 재질의 프레임이 적용되었습니다.

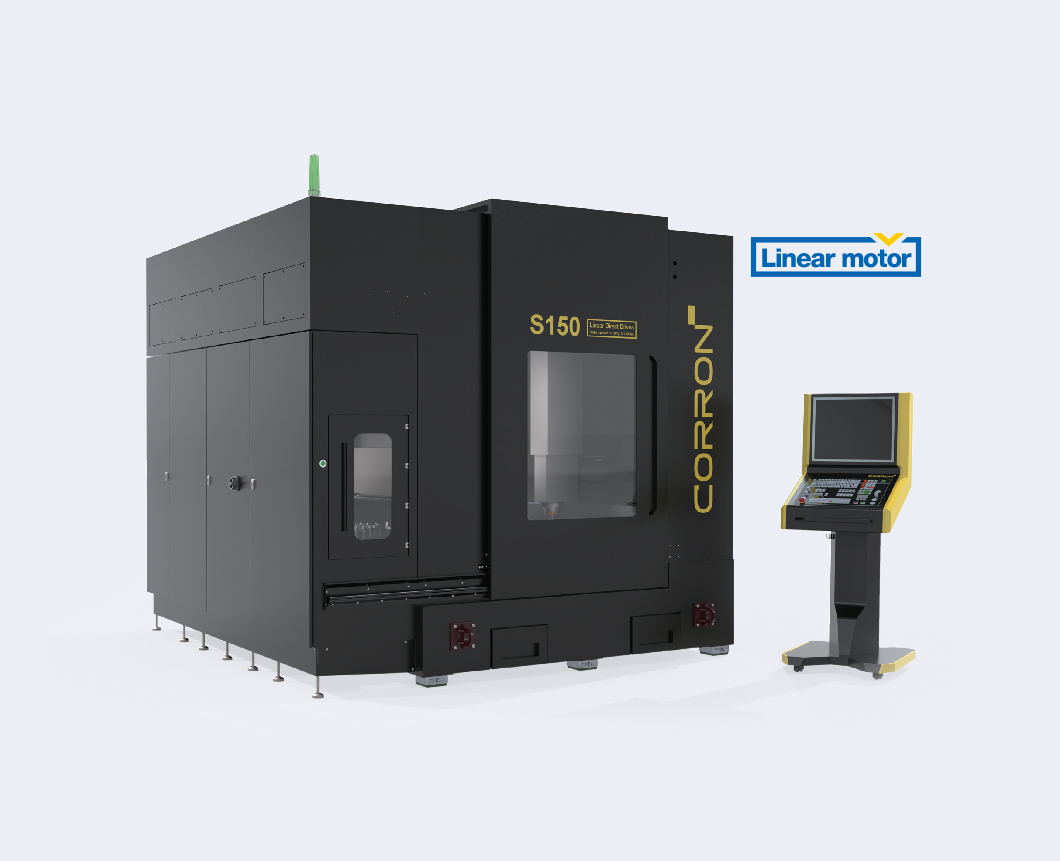

고속가공기
코론 S150/G150
- 고정된 공작물
- 공작물 무게 = 가변적
- 이동축 = 일정
- 대형공작물에 적합
- 갠트리 이송 구조로 공작물 무게와 상관없이 전구간 정밀도 탁월
- 밀폐형 구조로 내부/외부 분진에 안전
- 그라파이트 가공시 내부 흡진장치 장착
- 폴리머콘크리트 베드구조로 진동감쇄 탁월

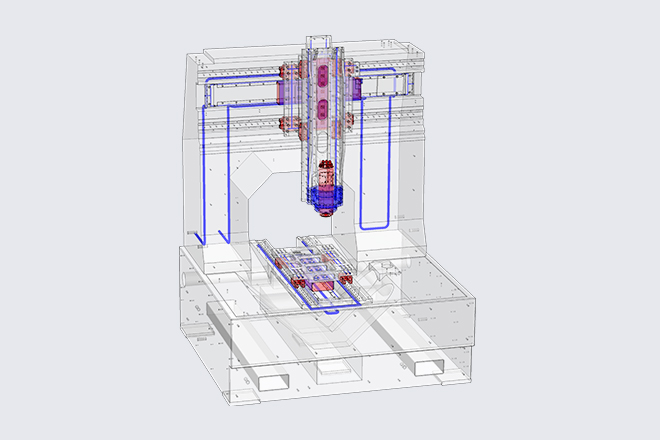

정밀 냉각 채널 구성
리니어 모터와 주축 스핀들은 최대 피크시 순간 온도가 50~70℃ 이상으로
매우 높은 열이 발생하는데, 코론 설비는 리니어 모터와 주축 스핀들을
포함하여 LM블럭, LM 가이드 그리고 프레임 전체에 걸쳐 효율적인
냉각 채널을 구상하였습니다.
따라서 장시간 가공에도 높은 정밀도 유지가 가능합니다.

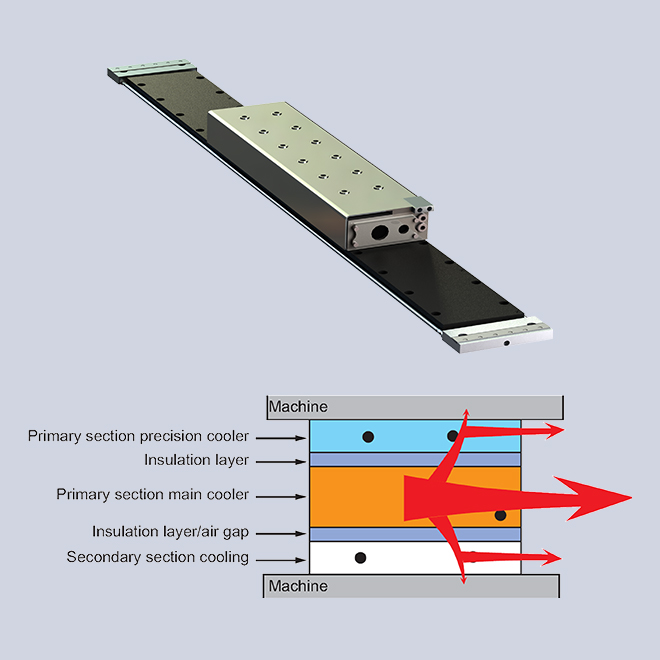

리니어 다이렉트 드라이브
제 3세대 리니어 다이렉트 드라이브로서 최대 피크의 부하 상태에서도 높은 지속력을 지니며, 또한 3중 열 차폐 시스템을 적용하여 리니어 자체에서 발생하는 열을 효율적으로 차단하였습니다.

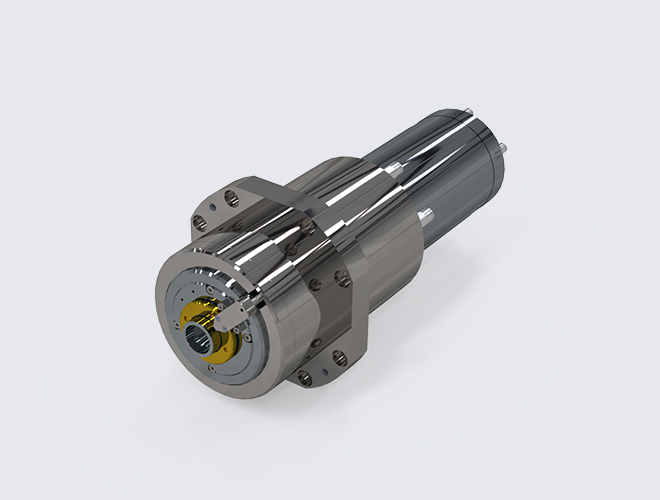

초정밀 초고속 스핀들 적용
많은 테스트를 거쳐 선정된 스핀들은 오일 누유가 없으며 장시간 가공 시에도
높은 정밀도 유지가 검증된 제품입니다.
스핀들유 공급과 같은 추가적인
스핀들 유지보수 비용은 전혀 필요하지 않습니다.
외부 장착형 스핀들 길이 변화를 감지센서가 장착되어 있어,
나노급 어플리케이션에 특화되어 있습니다.
36,000~90,000rpm까지 어플리케이션에 맞게 스핀들 선택이 가능합니다.
어플리케이션
-
반도체
-
핸드폰
-
자동차
-
공구
-
금형
-
항공우주
-
의료기술 부품
-
광학
-
마이크로 스케일
-
정밀 부품
-
그라파이트 세라믹 분야
제품 스펙
S150 / G150 Linear
| 이송거리 (X*Y*Z) | 800 * 1,500 * 400 (mm) |
|---|---|
| 테이블 사이즈 | 840 * 1,540 (mm) |
| 스핀들 회전수 | 60,000 (HSK-E25, HSK-E32) / 42,000 (HSK-E40) / 40,000 (HSK-E32) / 36,000 (HSK-E50) |
| 공구 보유수 | E32(E40) : 30, E50 : 27 |
| 컨트롤러 CNC | HEIDENHAIN TNC 640 |
| 설비면적 | 2,950 * 3,040 * 2,950 (mm) |
