더 많은 하이라이트!
최대 이송거리에 비해 콤팩트한 크기

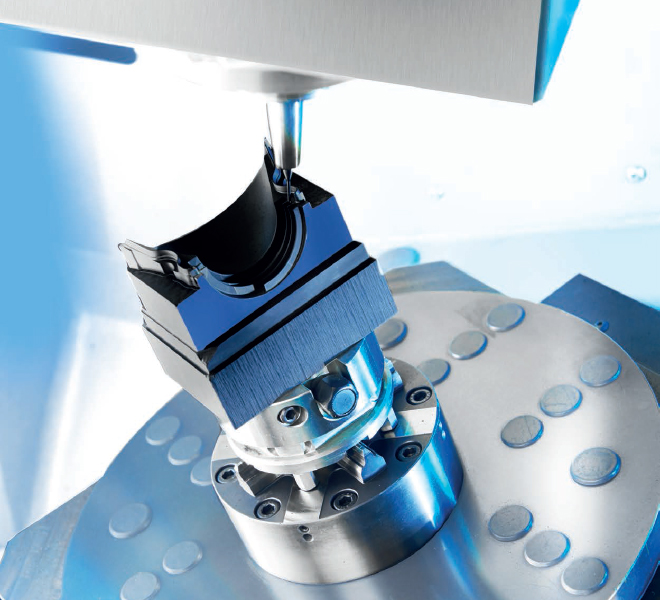

400x400mm의 팔레트를 사용하여 4축 / 5축으로 최대 250kg까지 가능
자동화 및 작업자를 위해, 접근성이 탁월합니다.
특수 보호 레이저 측정 시스템이 장착됩니다.

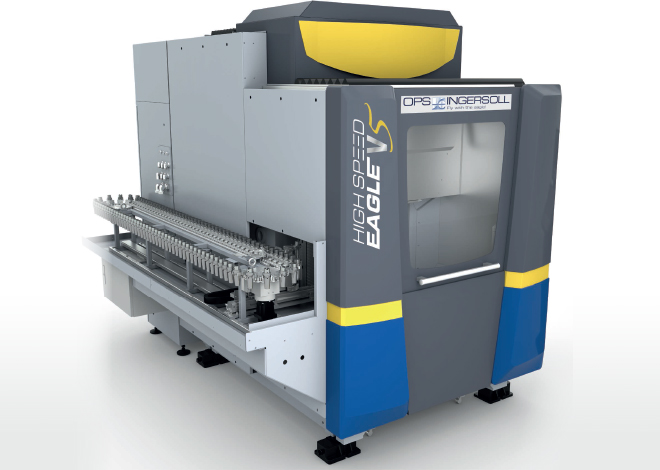

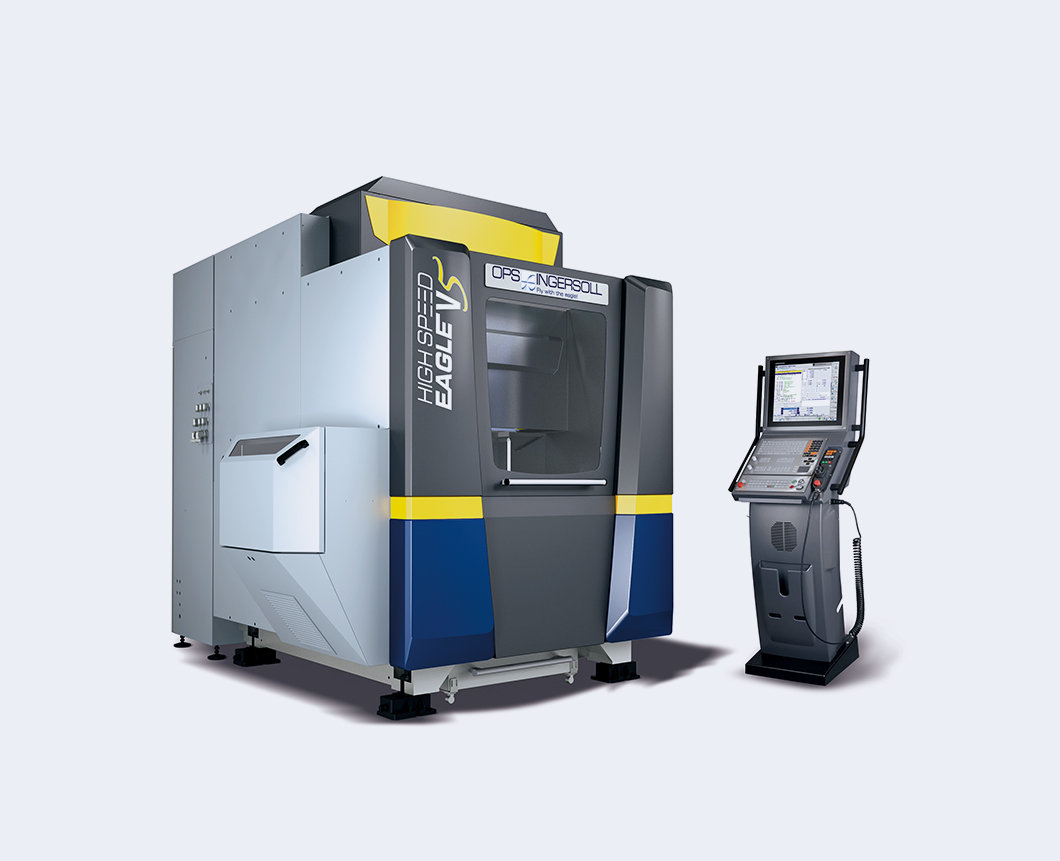

고속가공기
OPS-INGERSOLL V5
- 최대 이송거리에 비해 콤팩트한 크기
- 특수 보호 레이저 측정 시스템 장착
- 빠른 더블 그리퍼
- 철강 부품 외에도 모든 재료에 혁신적!

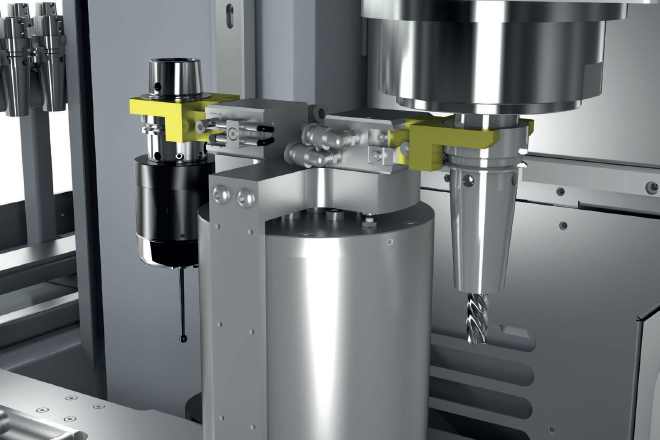

빠른 더블 그리퍼
특히 양산 어플리케이션에서 툴 체인지 시간이 가장 짧습니다.

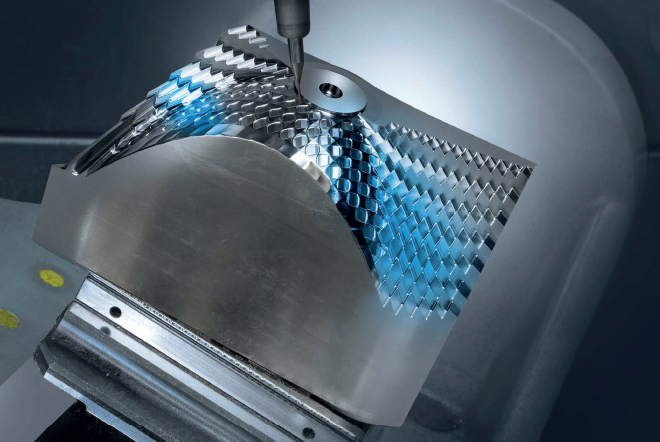

모든 재료에 혁신적!

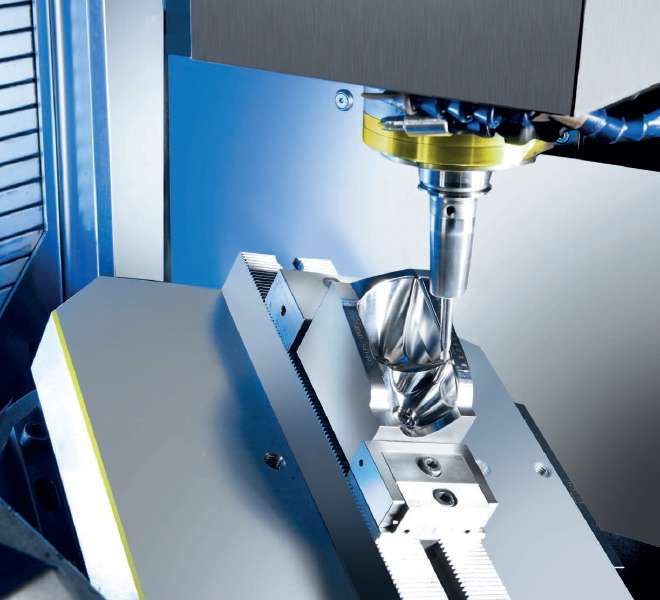

철강 부품의 정밀 가공 외에도 V-Line은 흑연 전극 및
기타 분진 형성 재료의 자동 기계 가공에 특히 적합합니다.
이는 완전히 밀폐된 설계로 가능합니다.
공작물 크기
3-AXIS
550 * 400 * 400 (mm)
max. 500 kg
5-AXIS
Ø400 mm / H = 380 mm
max. 250 kg

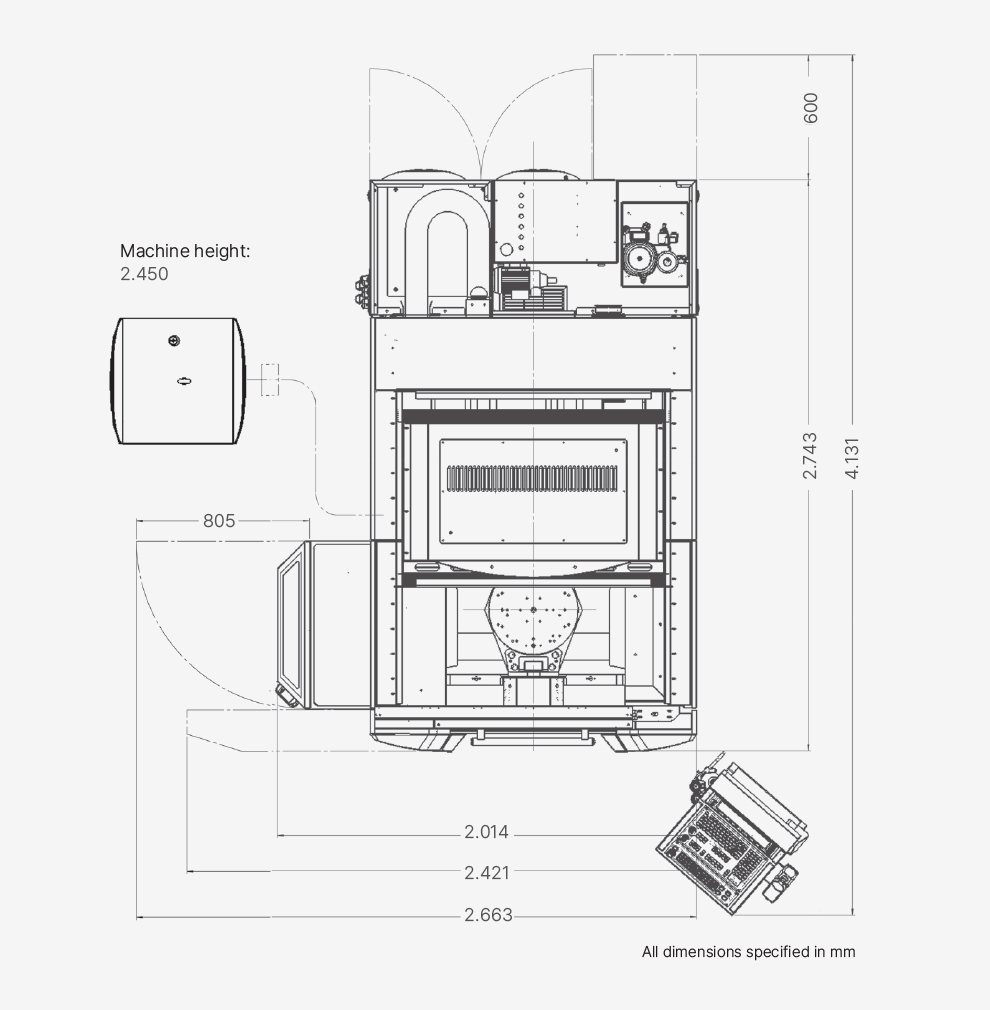

제품 도면
제품 스펙
OPS-INGERSOLL V5
| 이송거리 (X*Y*Z) | 550 * 400 * 400 (mm) |
|---|---|
| 이송속도 | max. 30 m/min |
| 가속도 | max. 15 ㎨ |
| 테이블 클램핑 (X*Y) | 650 * 500 (mm) |
| 최대T-슬롯 테이블 하중 | up to 500kg |
| 테이블 | 4/5축에 확장 가능한 T-슬롯 테이블 |
| T-슬롯 | 5 * 14 H12 |
| HSK거리 및 테이블 최소/최대 | 50 / 450 mm (100 / 500 mm*) |
| 3축 공작물 크기 (X/Y/Z) | 550 * 400 * 400 mm (max. 500 kg) |
| 5축 공작물 크기 | Ø400 mm / H = 380 mm (max. 250 kg) |
| 소요 전원 용량 | 32 kVA |
| 고속 스핀들 선택 | HSK E40 : 1 - 42,000 rpm |
| 스핀들 파워 | 15kW |
| 툴 체인저 | 32/100 positions (HSK E40) |
| 최소 윤활류 | Included |
| CNC 컨트롤러 | HEIDENHAIN ITNC 530 HSCI / TNC 640 |
| 기계 크기 | 2,800 * 2,020 mm / H = 2,450 mm |
| 전체 중량 | 7,200 kg |
