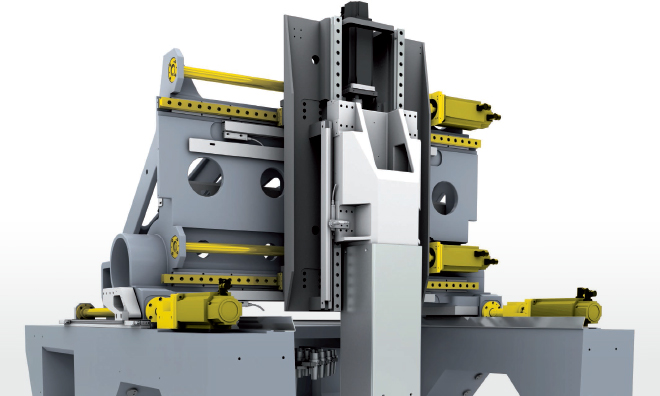

듀얼 갠트리 드라이브
매우 역동적인 듀얼 드라이브는 힘 적용 지점을 최적화하므로 고르지 않게 분산된 힘과 진동을 능동적으로 제거하는 최상의 조건을 가집니다.

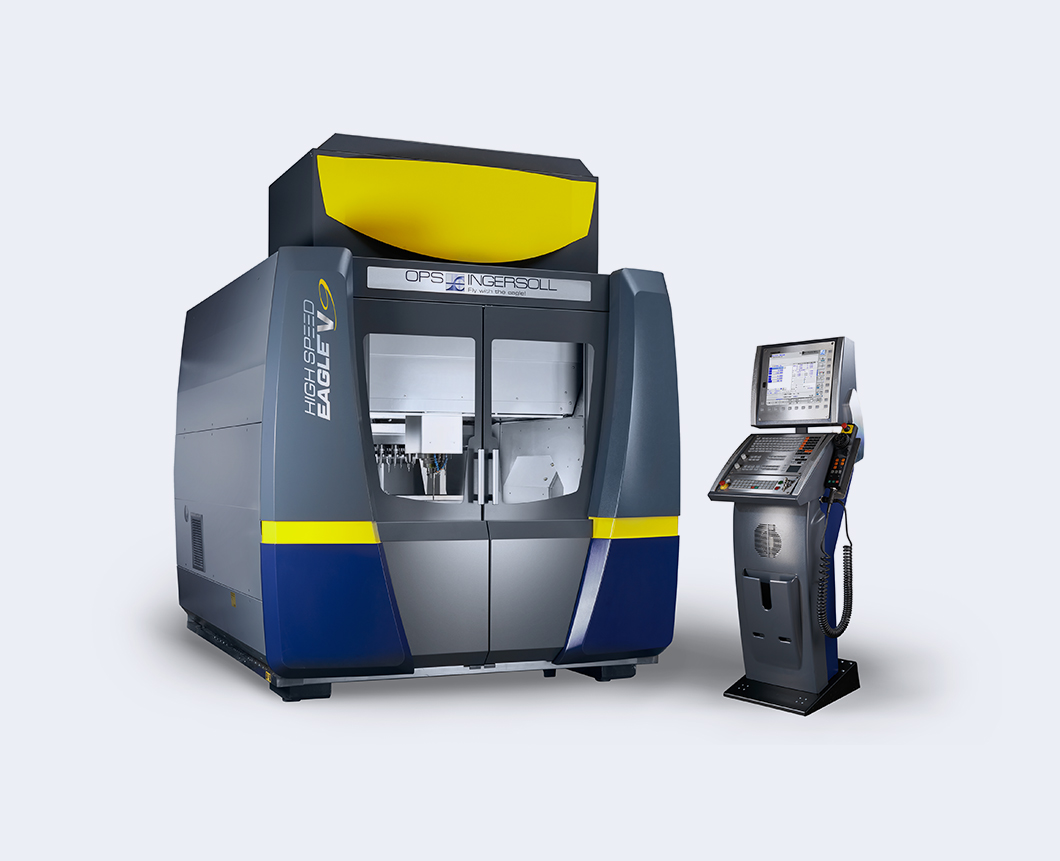

고속가공기
OPS-INGERSOLL V9
- 듀얼 갠트리 드라이브
- 고속 스핀들
- 마스터링 정밀 요소
- 최적화 공간 제공

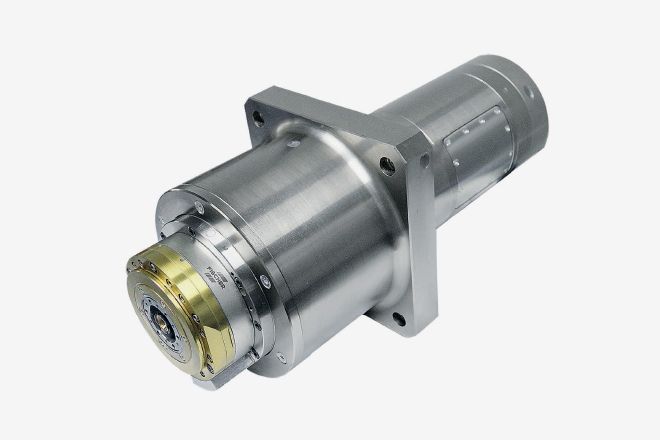

고속 스핀들
HSK E40 / HSK E50 / HSK A63.
모든 스핀들은 인터널 쿨런트 공급 장치를 옵션으로 사용할 수 있습니다.
매우 낮은 소비를 위한 독특한 절삭 매체인 공기, 물 또는 에어로졸 사용

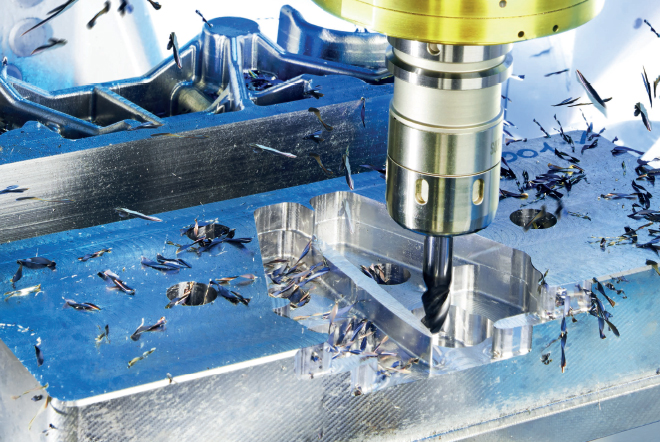

마스터링 정밀 요소
최소의 경로 편차와 완벽한 진동
감쇠로 최고의 표면 품질과 긴 절삭 공구 수명 제공.

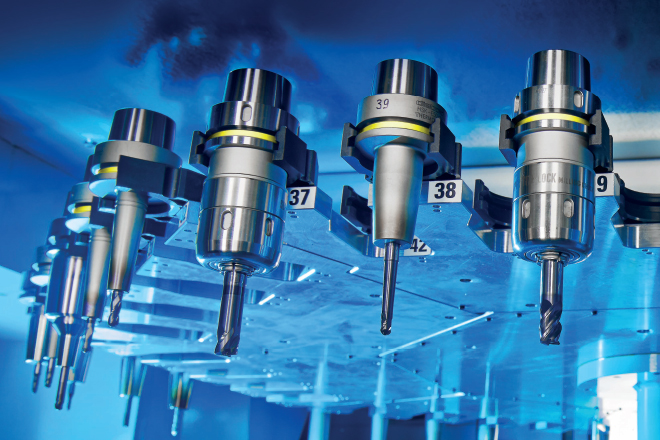

최적화 공간 제공
최대 용량을 제공합니다!
기계 베드에 통합되어 최소한의 공간만 차지하며,
외부 체인저는 최대 175개의 공구를 선택적으로 사용할 수 있습니다.
또한 공작물과 공구 체인저를 결합하여 설계할 수도 있습니다.
공작물 크기
3-AXIS
800 * 600 * 500 (mm)
max. 2,000 kg
5-AXIS
Ø600 mm / H = 550 mm
max. 500 kg

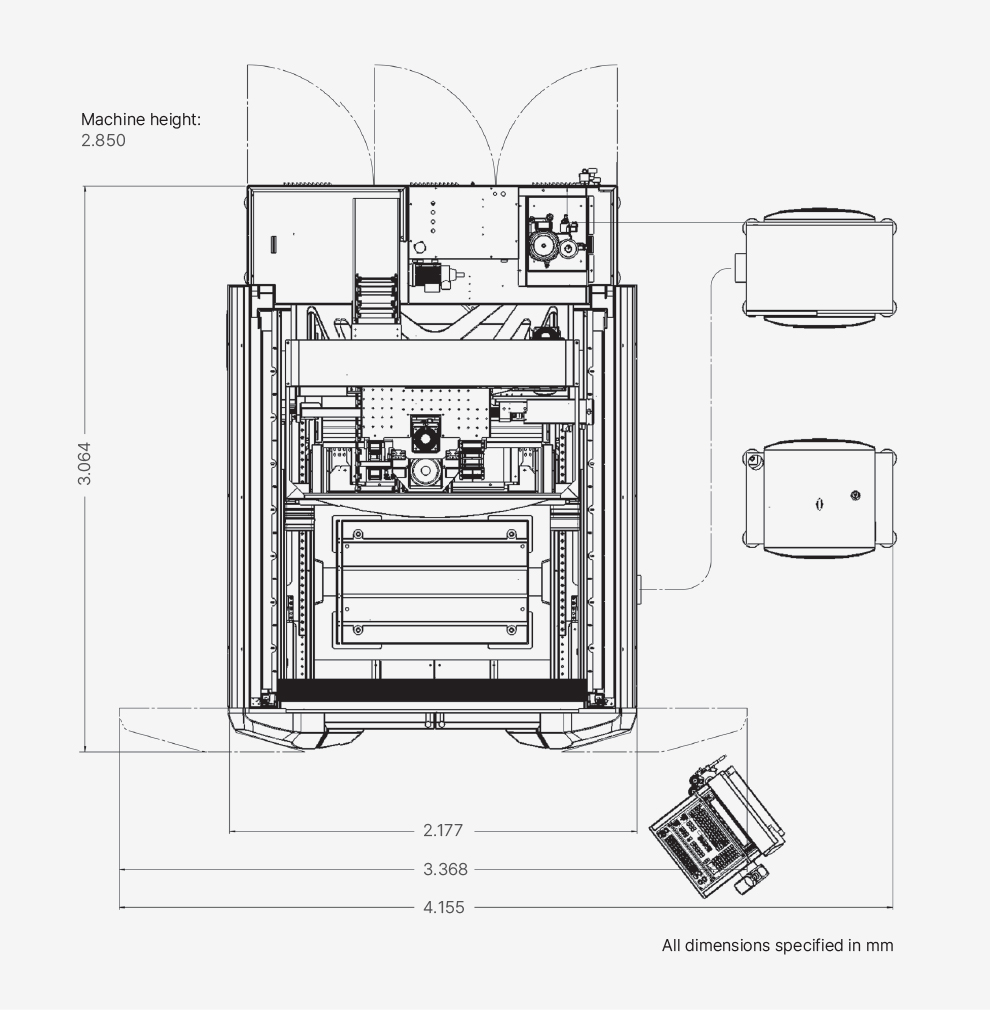

제품 도면
제품 스펙
OPS-INGERSOLL V9
| 이송거리 (X*Y*Z) | 800 * 600 * 500 (mm) |
|---|---|
| 이송속도 | max. 30 m/min |
| 가속도 | max. 15 ㎨ |
| 테이블 클램핑 | 1,000 * 660 (mm) |
| 최대T-슬롯 테이블 하중 | up to 2,000kg |
| 테이블 | 4/5축에 확장 가능한 T-슬롯 테이블 |
| T-슬롯 | 5 * 18 H12 |
| HSK와 테이블간의 최소/최대 거리 | 70 / 570 mm (175 / 675 mm*) |
| 3축 공작물 크기 (X/Y/Z) | 800 * 600 * 500 mm (max. 2,000 kg) |
| 5축 공작물 크기 | Ø600 mm / H = 550 mm (max. 500 kg) |
| 소요 전원 용량 | 32 kVA |
| 고속 스핀들 선택 |
|
| 스핀들 전원 | 15 kW / 17 kW / 25 kW |
| 툴 체인저 |
|
| 최소 윤활류 | Included |
| CNC 컨트롤러 | HEIDENHAIN TNC 640 |
| 기계 크기 | 3,064 * 2,177 mm / H = 2,850 mm |
| 전체 중량 | 11,500 kg |
| 옵션 |
|
| 추가 옵션 |
|
